一、旋風除塵塔產品介紹
旋風除塵器是一種適用于捕集干燥的非纖維性的顆粒狀粉塵的凈化的環保處理設備。除塵效率可達90%以上，在70%負荷時，除塵效率在95%以上，旋風除塵器一般適用于大于5μm的塵粉和纖維性粉塵或粉塵濃度較高的粉塵預處理，如：木制品開料粉塵，礦石粉碎預處理，其它粉塵量濃度較大的粉塵預處理。
二、旋風除塵塔工作原理
含塵氣流由進口沿切線方向進入除塵器后，沿器壁由上而下作旋轉運動，這股旋轉向下的氣流稱為外渦旋（外渦流），外渦旋到達錐體底部轉而沿軸心向上旋轉，最后經排出管排出。這股向上旋轉的氣流稱為內渦旋（內渦流）。外渦旋和內渦旋的旋轉方向相同，含塵氣流作旋轉運動時，塵粒在慣性離心力推動下移向外壁，到達外壁的塵粒在氣流和重力共同作用下沿壁面落入灰斗實現凈化。
三、旋風除塵塔結構：
旋風除塵器結構圖
旋風除塵器產品的特點：
⑴設備結構體積小，結構簡單，占地面積少，造價低，設備阻力小，處理風量大；
⑵沒有轉動機構和運動部件，維護管理方便，無技術要求；
⑶可用于高溫含塵氣體的凈化，一般碳鋼制造的旋風除塵器可用于100℃煙氣凈化。內壁札耐火材料的旋風除塵器可用于500℃煙氣的處理；
⑷干法清灰，有利于回收有價值瞅塵；
⑸適用面廣，除塵器內敷設耐磨、耐腐蝕的內襯，可用來凈化含高腐蝕粉塵的煙氣。
四、旋風除塵塔適用范圍：
旋風除塵器是一種適用于捕集干燥的非纖維性的顆粒狀粉塵的凈化的環保處理設備（對于小于5μm的塵粉和纖維性粉塵，捕效率很低，不適合凈化盤黏性粉塵），如：木制品開料粉塵，礦石粉碎預處理，其它粉塵量濃度較大的粉塵預處理。
含塵氣體經旋風除塵器預處理后進入布袋除塵器達標排放
工藝流程： 粉塵 → 集塵罩 → 風 管 → 旋風除塵器 → 脈沖布袋除塵器→ 離心風機 → 達標排放
五、旋風除塵器設備型號及參數
|
項目 |
型號 |
進口氣速m/s |
壓力損失 |
外型尺寸（㎜） |
重量kg |
||||
|
12 |
15 |
18 |
X型 |
Y型 |
X型 |
Y型 |
|||
|
處
理
流
量
m3/h |
ZKXF-5.5 |
1000 |
1200 |
1500 |
44-99 |
49-111 |
Φ552×950 |
94 |
84 |
|
ZKXF -7.5 |
2000 |
2500 |
3000 |
Φ762×1360 |
161 |
145 |
|||
|
ZKXF -9.6 |
3000 |
3800 |
4500 |
Φ966×1640 |
262 |
235 |
|||
|
ZKXF -11 |
4000 |
5000 |
6000 |
Φ111×1880 |
341 |
310 |
|||
|
ZKXF -12 |
4900 |
6100 |
7300 |
Φ1230×2090 |
416 |
376 |
|||
|
ZKXF -13 |
5700 |
7100 |
8600 |
Φ1330×2225 |
497 |
447 |
|||
|
ZKXF -14 |
6700 |
8400 |
10100 |
Φ1445×2420 |
568 |
512 |
|||
|
ZKXF -15 |
8300 |
10400 |
12500 |
Φ1599×2685 |
697 |
617 |
|||
|
ZKXF -16 |
1000 |
12600 |
15200 |
Φ1765×2950 |
840 |
765 |
|||
|
ZKXF -17 |
11500 |
15200 |
17200 |
Φ1890×3165 |
989 |
903 |
|||

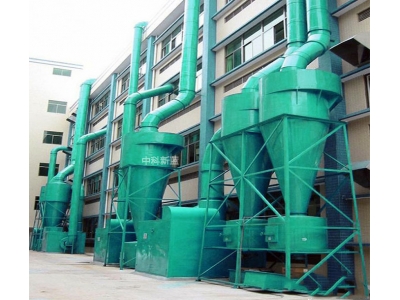

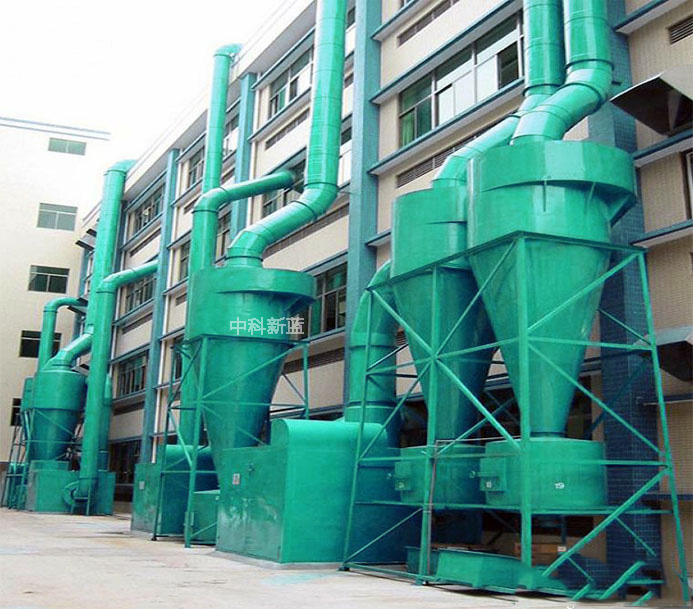

六、工程案例
